POWER SUPPLY



Gambar 1 : Rangkaian Penyearah Sederhana


Gambar 2 : Rangkaian Penyearah Gelombang Penuh


Gambar 3 : Rangkaian Penyearah Setengah Gelombang Dengah Filter C



Gambar 4 : Bentuk Gelombang Dengan Filter Kapasitor




Gambar 5 : Rangkaian Penyearah Gelombang Penuh Dengan Filter C

Prinsip Kerja Catu Daya Linear

Perangkat Elektronika mestinya dicatu oleh Suplai Arus Searah DC (Direct Current) yang stabil agar dapat digunakan dengan baik. Baterai atau Accu adalah sumber catu daya DC yang paling baik. Namun untuk aplikasi yang membutuhkan catu daya lebih besar, sumber dari baterai tidak cukup. Sumber catu daya yang besar adalah Sumber Bolak-Balik AC (Alternating Current) dari pembangkit tenaga listrik. Untuk itu diperlukan suatu perangkat catu daya yang dapat mengubah arus AC menjadi DC. Pada tulisan kali ini disajikan prinsip rangkaian catu daya (Power Supply) linier mulai dari rangkaian penyearah yang paling sederhana sampai pada catu daya yang ter-regulasi.

PENYEARAH (RECTIFIER)

Prinsip penyearah (rectifier) yang paling sederhana ditunjukkan pada gambar-1 .Transformator diperlukan untuk menurunkan tegangan AC dari jala-jala listrik pada kumparan primernya menjadi tegangan AC yang lebih kecil pada kumparan sekundernya.
( Gambar 1 : Rangkaian Penyearah Sederhana )
Pada rangkaian ini, dioda berperan untuk hanya meneruskan tegangan positif ke beban RL. Ini yang disebut dengan Penyearah Setengah Gelombang (Half Wave). Untuk mendapatkan Penyearah Gelombang Penuh (Full Wave) diperlukan transformator dengan Center Tap (CT) seperti pada gambar-2.
( Gambar 2 : Rangkaian Penyearah Gelombang Penuh )
Tegangan positif phasa yang pertama diteruskan oleh D1 sedangkan phasa yang berikutnya dilewatkan melalui D2 ke beban R1 dengan CT transformator sebagai common ground.. Dengan demikian beban R1 mendapat suplai tegangan gelombang penuh seperti gambar di atas. Untuk beberapa aplikasi seperti misalnya untuk men-catu motor dc yang kecil atau lampu pijar dc, bentuk tegangan seperti ini sudah cukup memadai. Walaupun terlihat di sini tegangan ripple dari kedua rangkaian di atas masih sangat besar.
( Gambar 3 : Rangkaian Penyearah Setengah Gelombang Dengah Filter C ) Gambar 3 adalah rangkaian penyearah setengah gelombang dengan filter kapasitor C yang paralel terhadap beban R. Ternyata dengan filter ini bentuk gelombang tegangan keluarnya bisa menjadi rata. Gambar-4 menunjukkan bentuk keluaran tegangan DC dari rangkaian penyearah setengah gelombang dengan filter kapasitor. Garis b-c kira-kira adalah garis lurus dengan kemiringan tertentu, dimana pada keadaan ini arus untuk beban R1 dicatu oleh tegangan kapasitor. Sebenarnya garis b-c bukanlah garis lurus tetapi eksponensial sesuai dengan sifat pengosongan kapasitor.
Kemiringan kurva b-c tergantung dari besar arus I yang mengalir ke beban R. Jika arus I = 0 (tidak ada beban) maka kurva b-c akan membentuk garis horizontal. Namun jika beban arus semakin besar, kemiringan kurva b-c akan semakin tajam.
Rumus ini mengatakan, jika arus beban I semakin besar, maka tegangan ripple akan semakin besar. Sebaliknya jika kapasitansi C semakin besar, tegangan ripple akan semakin kecil. Untuk penyederhanaan biasanya dianggap T=Tp, yaitu periode satu gelombang sinus dari Jala-jala listrik yang frekuensinya 50Hz atau 60Hz. Jika frekuensi jala-jala listrik 50Hz, maka T = Tp = 1/f = 1/50 = 0.02 det. seIni berlaku untuk penyearah setengah gelombang. Untuk penyearah gelombang penuh, tentu saja fekuensi gelombangnya dua kali lipat, sehingga T = 1/2 Tp = 0.01 det. Penyearah gelombang penuh dengan filter C dapat dibuat dengan menambahkan kapasitor pada rangkaian gambar 2. Bisa juga dengan menggunakan transformator yang tanpa CT, tetapi dengan merangkai 4 dioda seperti pada gambar-5 .
Sebagai contoh, anda mendisain rangkaian Penyearah Gelombang Penuh dari catu jala-jala listrik 220V/50Hz untuk Mensuplai Beban Sebesar 0.5 A. Berapa nilai kapasitor yang diperlukan sehingga Rangkaian ini memiliki Tegangan Ripple yang tidak lebih dari 0.75 Vpp.
C = I.T/Vr = (0.5) (0.01)/0.75 = 6600 uF.
Untuk kapasitor yang sebesar ini banyak tersedia tipe elco yang memiliki polaritas dan tegangan kerja maksimum tertentu. Tegangan kerja kapasitor yang digunakan harus lebih besar dari tegangan keluaran catu daya. Anda barangkalai sekarang paham mengapa rangkaian audio yang anda buat mendengung, coba periksa kembali rangkaian penyearah catu daya yang anda buat, apakah tegangan ripple ini cukup mengganggu. Jika dipasaran tidak tersedia kapasitor yang demikian besar, tentu bisa dengan memparalel dua atau tiga buah kapasitor.

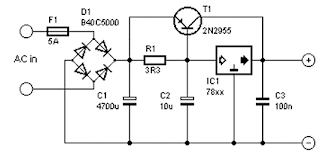

Gb. Rangkaian Power Supply Menggunakan IC Regulator 78xx






Gb. Rangkaian Power Supply Menggunakan IC LM 723





Gb. Rangkaian Power Supply Simetris Positif - Ground - Negatif
