Cara Cek Power Supply ATX Komputer


Mungkin anda pernah mengalami suatu ketika komputer anda mati total. Kalau komputer mati total, yaitu jika di tekan tombol powernya komputer tidak nyala, kemungkinan kerusakannya ada dua. Mau tahu kelanjutannya .... ?

Jika komputer di nyalakan dengan menekan tombol power dan ternyata komputer tetap mati, kemungkinan yang terjadi adalah:

1. Kabel power putus atau bahkan saluran listriknya putus.
2. Power Supply mengalami kerusakan, bisa drop (nyala sebentar terus mati) dan bisa mati total.

Di Posting ini saya akan sharing tentang cara cek power supply ATX secara mandiri artinya tanpa harus dicolokkan ke Mainboard Komputer.

Caranya Cek Power Supply ATX :

1. Siapkan power supply yang akan dicek

2. Siapkan clip kertas yang telah diluruskan

3. Cari kabel yang berwarna hijau dan hitam, kemudian hubungkan dengan menggunakan klip kertas tersebut.
4. Colokkan kabel powernya ke listrik PLN.

5. Kalau Kipas Power Suplly berputar berarti power supply nyala dan sebaliknya.

6. Akan tetapi Kipas Power Suplly berputar belum tentu menandakan bahwa power supply itu bagus, karena ada banyak kasus power supply ATX itu mengalami arus/daya drop sehingga ketika disambungkan ke mainboard dan di bebani dengan harddisk, Komputer tetap tidak nyala / mati tapi kondisi fan masih berputar. Kondisi inilah yang dinamakan Power Supply Ngedrop.

Berikut tanda power supply yang drop :

1. Komputer sering Hang sendiri.

2. USB port menjadi tidak berfungsi.

3. Kadang-kadang komputer restart sendiri.

4. Komputer nyala tampil di monitor tapi harddisk tidak terdeteksi di BIOS.



Kalau kurang jelas cara cek power supply ATX, lihat gambar di bawah ini :




Sumber : http://ekohasan.blogspot.com




Cara Service Monitor Samsung 551V Mati


Kemarin kang EKo baru saja dapat servisan Monitor samsung 551v, dengan kerusakan mati. Lampu led power tidak nyala sama sekali. Mau tahu Cara Service Monitor Samsung 551V Mati...?

Berikut Indikasi awal monitor samsung 551v yang mati :

1. Lampu led power tidak nyala sama sekali

2. Kalau kabel listrik dicolokkan, akan terdengar bunyi "chekk", jadi kelihatannya listrik dari PLN masuk dan monitor sepertinya power suplynya bekerja.

3. Layar gelap sama sekali, yaa namanya aja mati ......


Berikut Cara Service Monitor Samsung 551V Mati :

1. Bongkar Monitor Samsung 551v tersebut.

2. Cari IC 7805 / xx05 yang lokasinya dekat dengan IC Eprom 8 pin dekat IC Utama.
Komponen inilah yang menyebabkan monitor mati.




Analisanya :
IC 7805 digunakan untuk menghasilkan tegangan 5 volt. Tegangan ini digunakan untuk mensuply IC Utama yang paling besar. Biasanya kalau IC 7805 ini rusak, maka tegangan output yang di hasilkan oleh IC 7805 ini turun jadi 2-3 volt, dan akhirnya IC Utama tidak akan bekerja, padahal di IC utama inilah semua pengaturan monitor di proses.



3. ganti IC 7805 tersebut.

4. Selesai ...

Sumber : http://ekohasan.blogspot.com
Cara Service Monitor Samsung 591SG Garis-Garis Putih Horisontal

Cara Service Monitor Samsung 591SG Garis-Garis Putih Horisontal. Garis Putih horisontalnya jumlahnya banyak dan terang sekali... Kira-kira apanya ya yg rusak ...?

Indikasi kerusakan :

Pada saat monitor Samsung 591SG dinyalakan, gambar keluar tapi atas bawah menyempit dan banyak garis putih terang horisontal. Dan garis-garis putih horisontal ini bergerak terus atau bergetar.

Cara Service Monitor Samsung 591SG Garis-Garis Putih Horisontal :

1. Bongkar monitor samsung 591SG.


2. Indikasi kerusakan diatas menunjukkan bahwa yg rusak adalah bagian vertikal. Lihat dan cek IC vertikalnya serta tegangan IC vertikalnya.

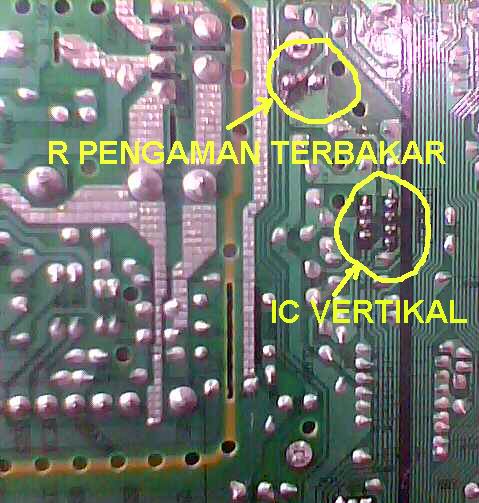

3. Kebetulan yang kang Eko hadapi, rusaknya di IC vertikalnya TDA4864AJ. IC ini konslet sehingga menyebabkan R pengaman didekatnya terbakar.

4. Ganti IC vertikal TDA4864AJ ini, dan ....



5. Monitor siap di uji coba ....


Sumber : http://ekohasan.blogspot.com
Cara Servis Komputer Hang / Macet

Kali ini adalah Cara Servis Komputer Hang / Macet jilid II. Tulisan ini melanjutkan tulisan saya sebelumnya dimana kerusakan cirinya sama tapi penyebabnya berbeda. Mau tahu caranya ?

Baik langsung saja menuju ke pokok masalah.

Deskripsi kerusakan komputer :
Pada saat komputer dinyalakan pertama kali lancar, tapi beberapa menit kemudian sekitar 30 menitan komputer menjadi lambat dan kemudian komputer menjadi hang atau macet total, nggak bisa diapa-apain. Kemudian kalo komputer dimatikan dan didiamkan agak lama komputer bisa nyala lagi dan hang lagi. Kadang komputer nggak hanya hang tapi langsung mati total.

Langkah perbaikan :
1. Buka tutup casing komputer.

2. Ciri kerusakan diatas yaitu komputer hang setelah nyala beberapa menit mengindikasikan bahwa ada komponen komputer yang mengalami panas yang berlebihan.
Panas berlebih (overheat) ini penyebabnya adalah :
- Matinya / macetnya kipas / fan pendingin processor (Fan Heatsink Mati / Macet)
- Fan Pendingin Processor masih berputar tapi RPMnya sudah berkurang (Fan berputar lebih lambat)
- VGA rusak juga bisa menyebabkan Hang.
- Power Supply Drop juga bisa menyebabkan hang.

3. Berikutnya saya coba cek satu-satu penyebab kerusakan di atas tadi, ternyata semua kelihatan normal-normal aja. Akhirnya saya coba install ulang windowsnya, install belum selesai komputer sudah hang. Apanya ya ....?

4. Akhirnya saya curiga pada power supplynya, saya ganti power supplynya dan ternyata Komputer menjadi normal kembali.
Ternyata power supply drop, inilah penyebab hang karena komputer tidak mendapatkan supply power yang cukup untuk bekerja / beroperasi.
Power supply drop itu masih nyala dan fan masih muter tapi arus sudah berkurang sehingga dikatakan ngedrop. Kalo ngedropnya lebih parah biasanya komputer ketika dinyalakan, nyala tapi tidak tampil di monitor.
Demikian pengalaman saya tentang komputer hang, jadi jangan buru2x memformat dan menginstall ulang windowsnya, karena nggak semua hang disebabkan oleh windows rusak.

Sumber : http://ekohasan.blogspot.com
Cara Service Monitor Nyala Normal lama-lama Redup dan Gelap

Posting lagi ..., sambil menjawab pertanyaan yang masuk. Bahasan kang EKo kali ini adalah Cara Service Monitor Nyala Normal lama-lama Redup dan Gelap. Kang Eko juga pernah ngalami Monitor Nyala Normal lama-lama Redup dan Gelap, tapi tidak sering. OK mau tau cara servicenya ...?

Indikasi Kerusakan :

Monitor pada waktu dihidupkan awalnya gak masalah, tapi setelah lama-lama hidup terus layarnya jadi redup terus gelap. Masalah ini bisa terjadi pada merk monitor apa saja. kang EKo sering nemui masalah ini di monitor LG 15". Ok langsung menuju ke TKP ....

Cara Service Monitor Nyala Normal lama-lama Redup dan Gelap :

1. Bongkar monitor anda...

2. Di BLOK RGB nya cari kapasitor pembuang muatan, masalahnya ada di kapasitor ini.
Kapasitor ini ukurannya 102/103 2KV atau 1nF/2KV or 10nF/2KV.


Ini kapasitor tegangan tinggi karena fungsinya pembuang muatan lebih di screen flyback. Karena kering/bocor, maka tegangan screen berkurang perlahan, dan tegangan screen kurang/kosong akan menyebabkan tabung gelap. Begitu kira2x....


3. Kelihatannya kapasitor ini tidak rusak tapi sebenarnya rusak, GANTI aja langsung...


4. Monitor siap di coba....
